Серия MSO/UPO2000 Цифровой люминофорный осциллограф серии MSO/UPO2000 — это многофункциональный и высокопроизводительный осциллограф, созданный на основе оригинальной технологии Ultra Phosphor компании UNI-T. Он сочетает в себе простоту использования, отличные технические характеристики и множество функциональных возможностей. Он помогает пользователям быстрее выполнять измерительные работы. Это осциллограф, предназначенный для общего проектирования, отладки и тестирования в различных областях, таких как связь, полупроводники, компьютеры, контрольно-измерительные приборы, промышленная электроника, бытовая электроника, автомобильная электроника, техническое обслуживание на месте, научно-исследовательские и опытно-конструкторские работы, образование и т. д. Технология Fast Acquire позволяет точно фиксировать аномальные события, такие как видео, джиттер, шум и низкочастотные сигналы.
ПРОПУСКНАЯ СПОСОБНОСТЬ: 100–200 МГц
АНАЛОГОВЫЕ КАНАЛЫ: 2/4
Частота дискретизации в реальном времени: 2 ГСа/с
МАКС. ГЛУБИНА ПАМЯТИ: 56 миль в час
Скорость захвата сигнала: 1 000 000 слов в минуту
ЦИФРОВЫЕ КАНАЛЫ: 16

Совершенно новый интерактивный опыт 8-дюймовый сенсорный экран поддерживает различные жесты, такие как нажатие, скольжение, масштабирование, редактирование, перетаскивание и т. д. Это делает процесс измерения более плавным и удобным, а пользователи быстрее осваивают его. В то же время сохранены традиционные кнопки и регуляторы, а интерактивность оптимизирована до максимума.

36 измерений параметров Автоматическое измерение параметров до 36 видов. Обеспечивает автоматическое измерение различных параметров во время измерения формы сигнала, что значительно повышает эффективность измерений.

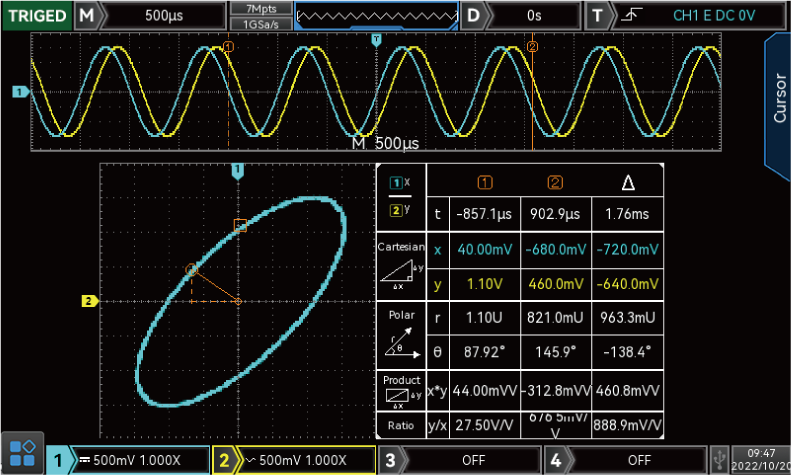

Режим XY Измерение курсором в режиме XY позволяет быстро определить разность фаз между двумя сигналами.

Технология Ultra Phosphor 2.0 Обычная скорость захвата сигнала составляет до 200 000 выборок в секунду, а в режиме быстрого захвата — до 1 000 000 выборок в секунду.

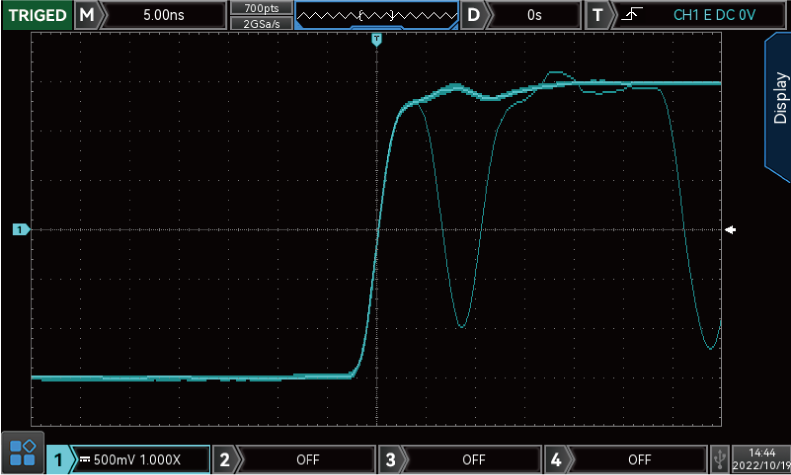

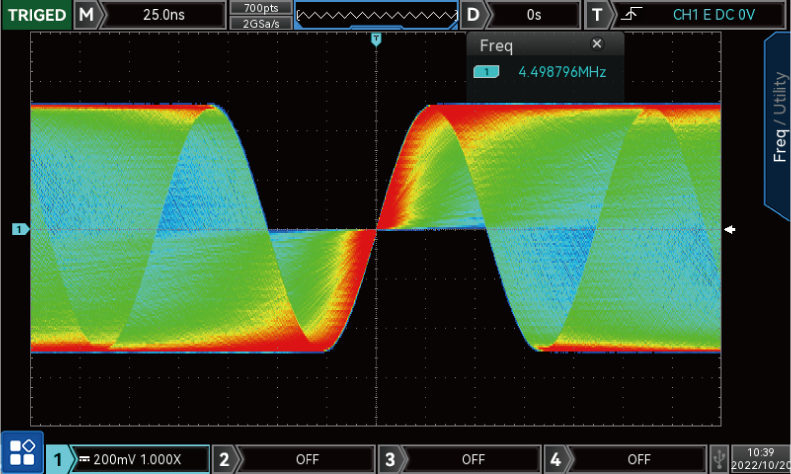

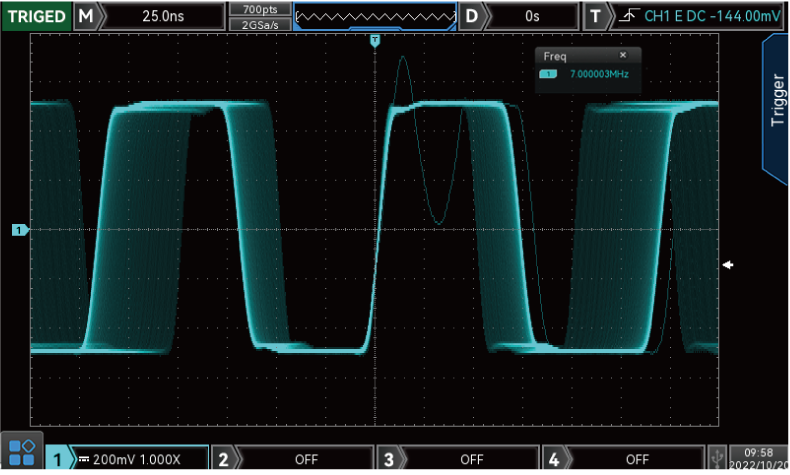

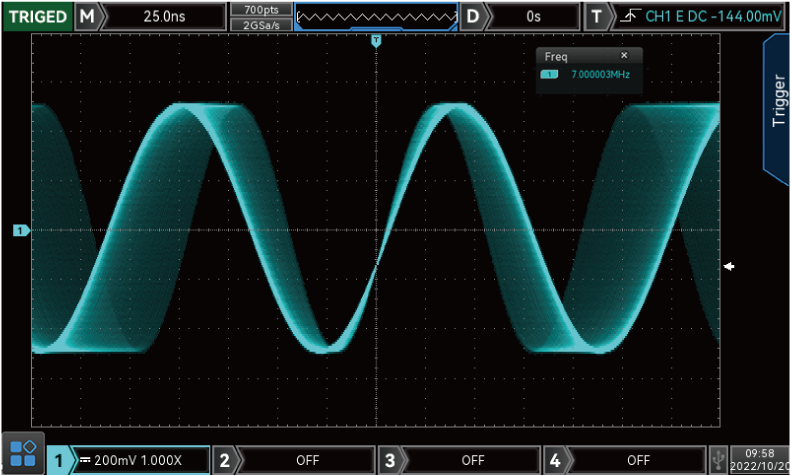

Дисплей с 256 уровнями серого Благодаря оригинальной технологии отображения Ultra Phosphor вы можете в течение длительного времени наблюдать накопительный эффект, что удобно для отображения деталей формы сигнала и периодических отклонений.

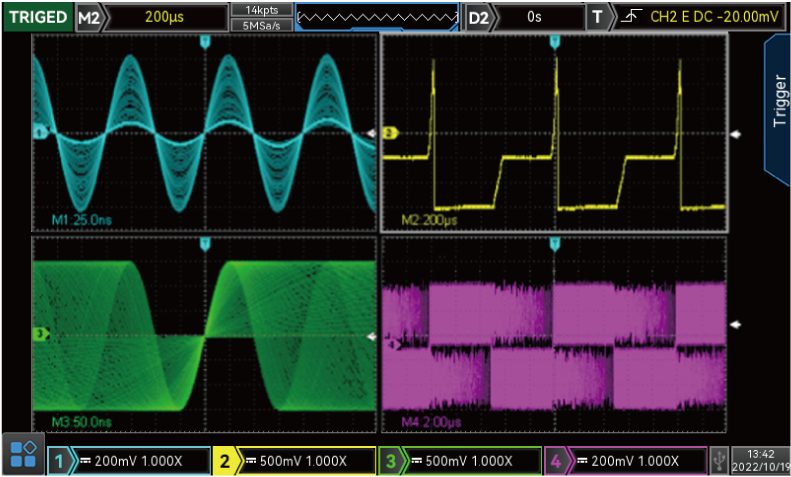

Multi-Scopes 2.0, многоканальный независимый триггер Три системы сбора данных, вертикальная и триггерная, независимы друг от друга и сопоставимы с четырьмя одноканальными люминофорными осциллографами.
Стабильный захват различных негомологичных сложных сигналов, а также возможность сравнения сигналов с нескольких устройств в режиме реального времени для проведения многоканальных тестов.
Различные режимы отображения на разделенном экране, отсутствие помех, удобство наблюдения и сравнения.

Глубина памяти 56 млн точек на канал Осциллограф может поддерживать высокую частоту дискретизации в более широком диапазоне временной развертки, при этом учитывая форму сигнала в целом и его детали, что значительно повышает скорость регистрации аномальных сигналов.

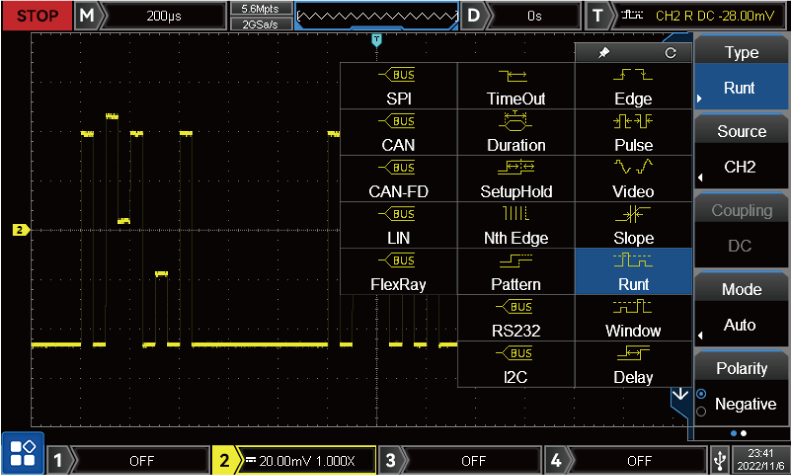

12 продвинутых триггеров Богатый набор функций запуска, включая 12 расширенных триггеров, 7 протоколов и запуск по логическому каналу, поможет пользователям точно и быстро фиксировать и отображать интересующие их сигналы

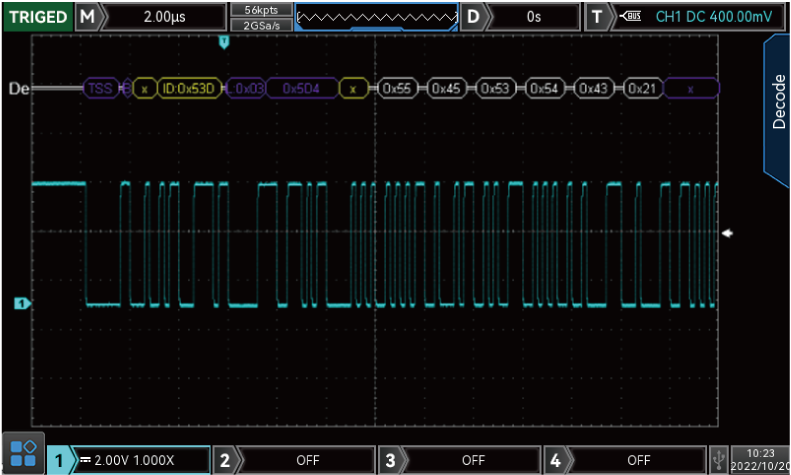

Аппаратное декодирование в реальном времени При глубине памяти 56 млн точек скорость декодирования 7 протоколов снижается с десятков секунд до миллисекунд, что в сотни раз быстрее, чем при программном декодировании, и значительно повышает эффективность анализа. Записанные сигналы также поддерживают аппаратное декодирование в реальном времени.

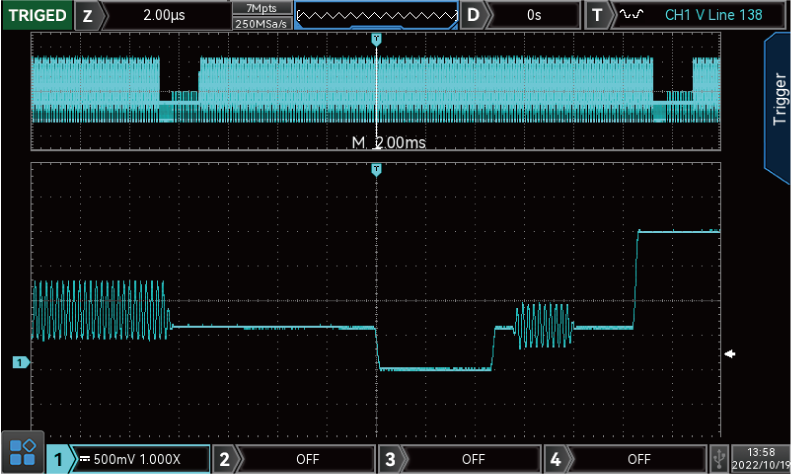

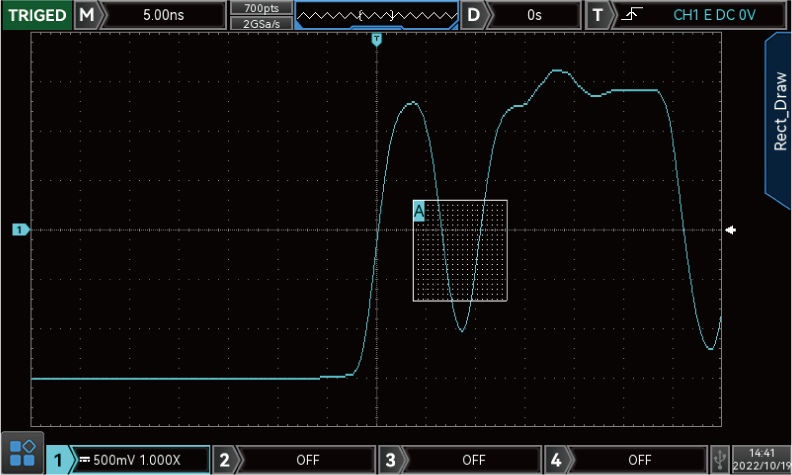

Область срабатывания Зональный триггер можно использовать в сочетании с существующими базовым триггером, расширенным триггером и протокольным триггером для захвата различных случайных и сложных характерных сигналов.

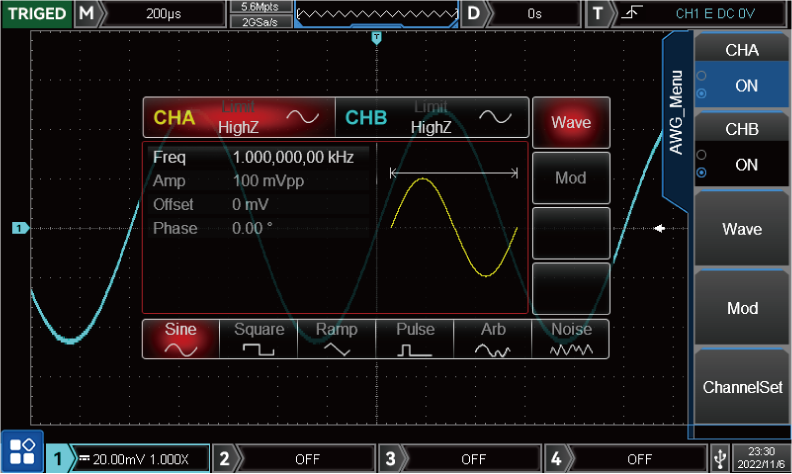

Генератор произвольных сигналов AWG Function Встроенный двухканальный генератор сигналов произвольной формы может генерировать синусоидальные, прямоугольные, линейно-нарастающие, импульсные, произвольные сигналы, а также шум и постоянный ток. Максимальная частота синусоидальных сигналов составляет 50 МГц.

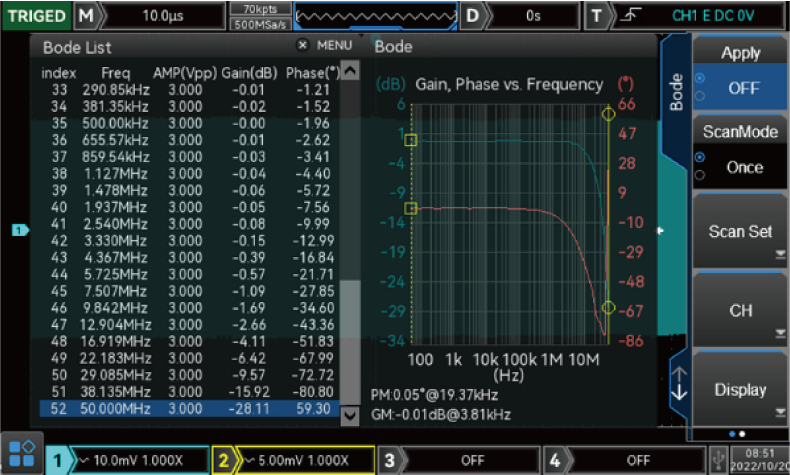

Предвещающий заговор Может использоваться для анализа контуров. Это важнейшее измерение, которое часто используется для определения частотной характеристики (усиления, фазы и частоты) различных современных электронных устройств, включая пассивные фильтры, усилительные схемы и сети с отрицательной обратной связью для импульсных источников питания.

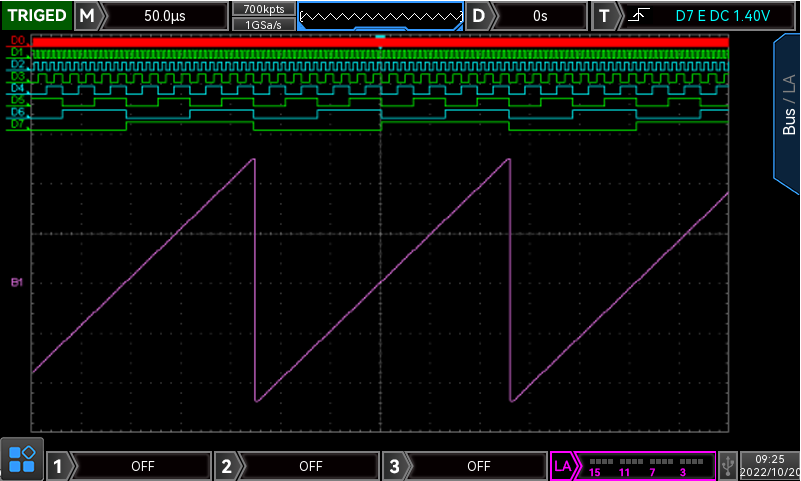

Возможность анализа смешанных сигналов с 16 цифровыми каналами 16 цифровых каналов, глубина памяти всех цифровых каналов до 56 млн точек, максимальная частота дискретизации 1 Гвыб/с. Поддержка смешанного запуска и декодирования аналоговых и цифровых каналов, удобная группировка цифровых каналов и групповая работа.

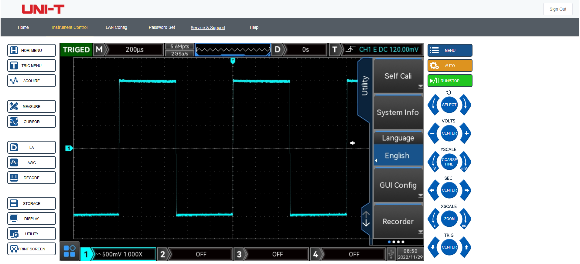

Веб -контроль Доступ к осциллографу можно получить через веб-страницу, что избавляет от необходимости устанавливать дополнительное программное обеспечение. Поддержка управления с ПК и мобильных телефонов. Удаленное управление более гибкое и удобное.

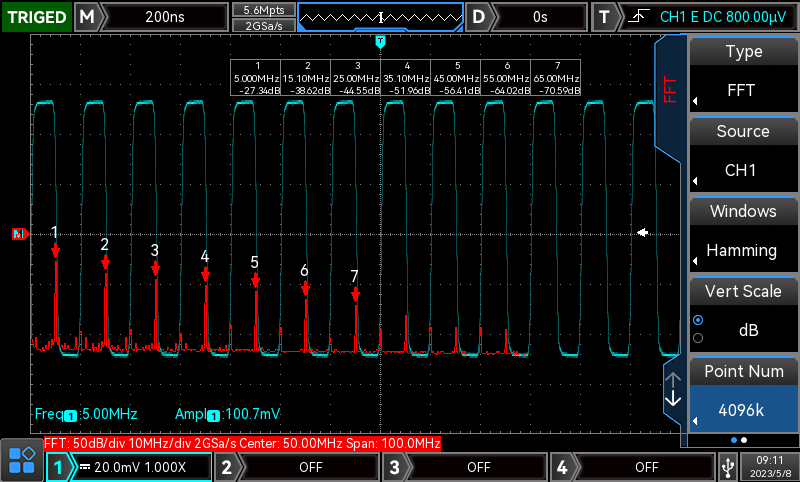

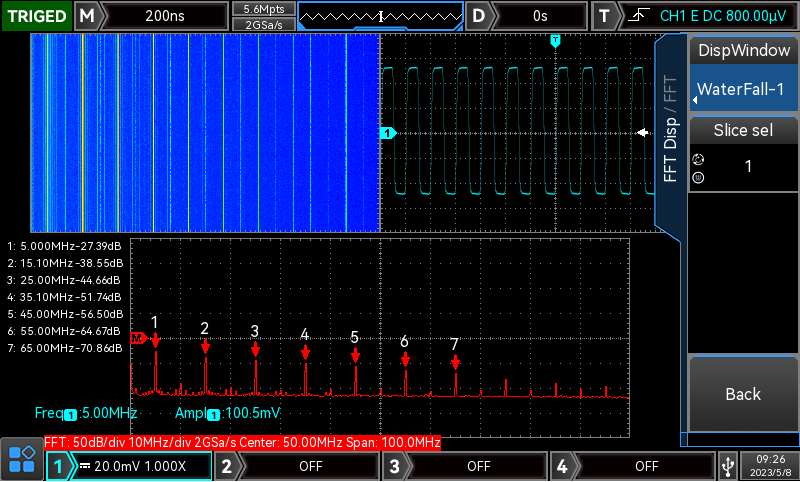

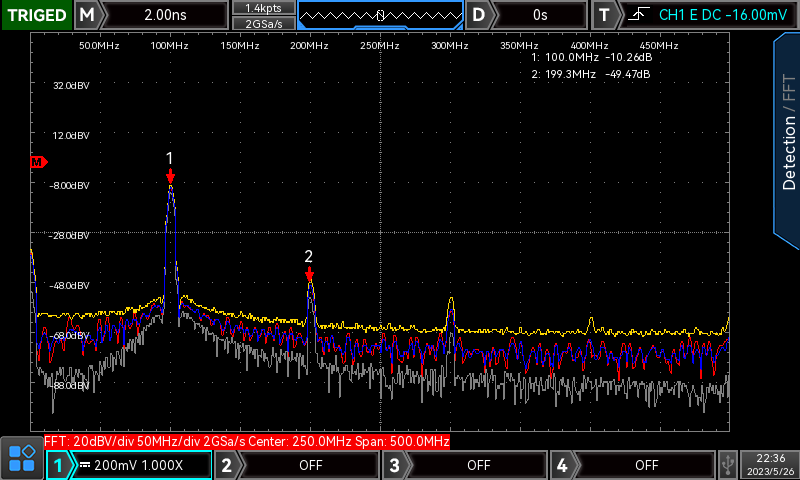

БПФ с улучшением на 4 млн точек Поддержка многодоменного просмотра, независимого отображения спектра, многомерной визуализации характеристик сигнала. 4 режима трассировки и 4 режима детектора для различных задач анализа. Поддержка автоматического измерения пиков трассировки для быстрого определения ключевых спектральных характеристик.
