Осциллограф с высоким разрешением MSO5034HD

Осциллограф с высоким разрешением MSO5034HD

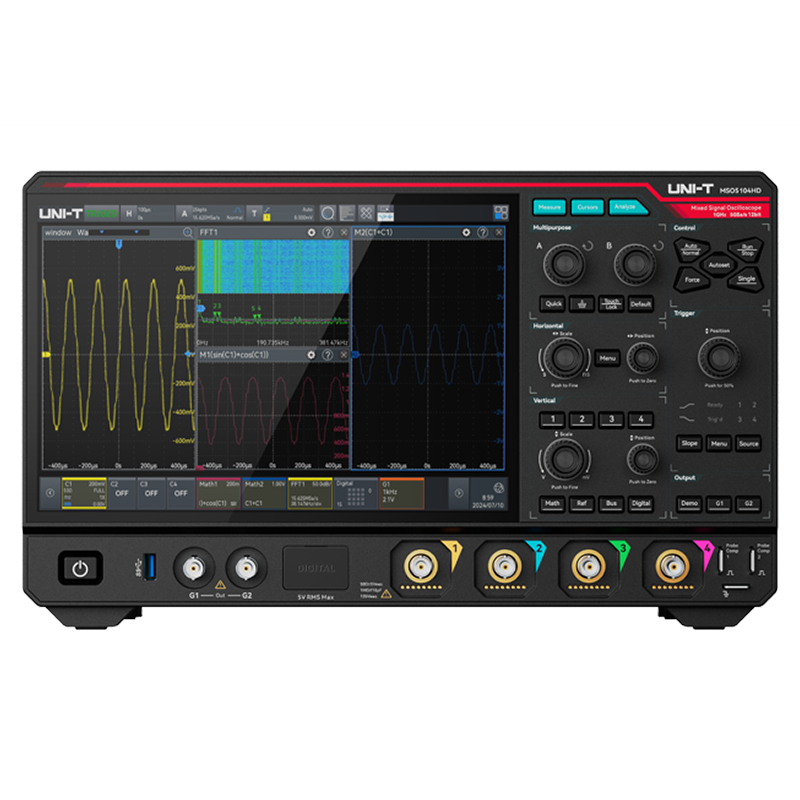

Серия MSO5000HD MSO5000HD — это осциллограф с высоким разрешением, который объединяет в себе 4 сигнальных канала, 16-канальный логический анализатор и 2-канальный генератор сигналов произвольной формы. Оснащенный 12-битным АЦП R12™, он может повысить разрешение до 16 бит с помощью ERES (расширенного разрешения). Максимальная частота дискретизации составляет 5 Гвыб/с, глубина памяти — 500 млн точек, а скорость захвата формы сигнала — 1 500 000 волновых форм в секунду, что обеспечивает высококачественный анализ формы сигнала. MSO5000HD поддерживает 15 типов триггерных событий и 15 типов протокольных данных, а также может управляться удаленно через веб-сервер. Он подходит для решения различных задач тестирования и анализа в таких областях, как медицина, маломощные устройства, интегральные схемы, высокоточные источники питания, электротехника и автомобильная электроника. MSO5000HD — универсальный и мощный прибор.
ПРОПУСКНАЯ СПОСОБНОСТЬ: 350 МГц~1 ГГц
АНАЛОГОВЫЕ КАНАЛЫ: 4
Частота дискретизации в реальном времени: 5 Гбит/с
МАКС. ГЛУБИНА ПАМЯТИ: 500 баллов

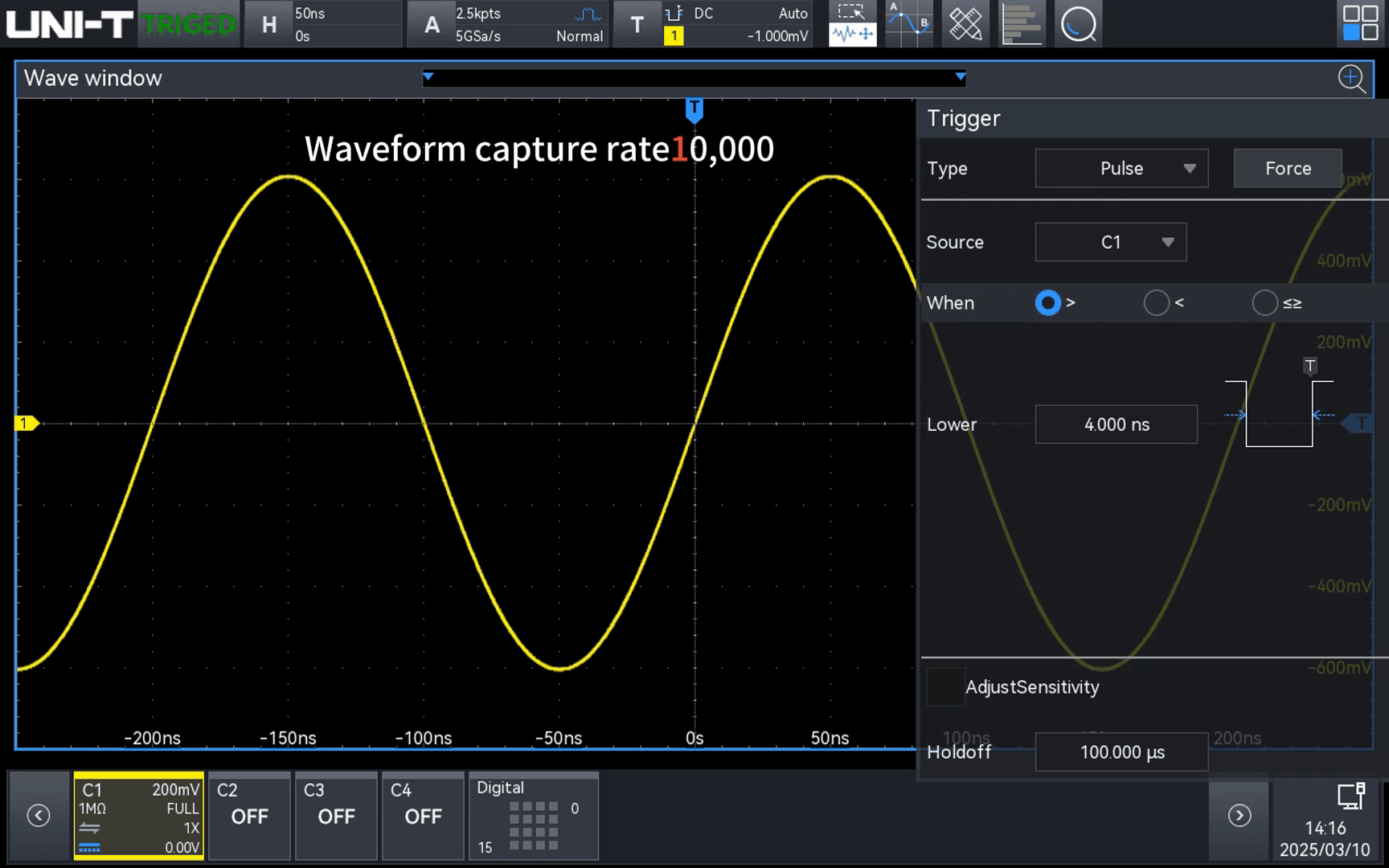

Скорость захвата сигнала: 1 500 000 слов в минуту
ЦИФРОВЫЕ КАНАЛЫ: 16

Повышенное разрешение 16 бит Более высокая точность, более низкий уровень шума. В 16-битном режиме высокого разрешения за счёт сочетания 12-битного АЦП с 4-битным ERES (повышенным разрешением) значительно повышается точность измерений, что позволяет чётко отображать сложные детали сигналов. Это эффективно подавляет внеполосный шум и снижает уровень шума, присущего осциллографу, который мешает восприятию реального сигнала, тем самым обеспечивая более точные измерения при увеличении количества отсчётов.

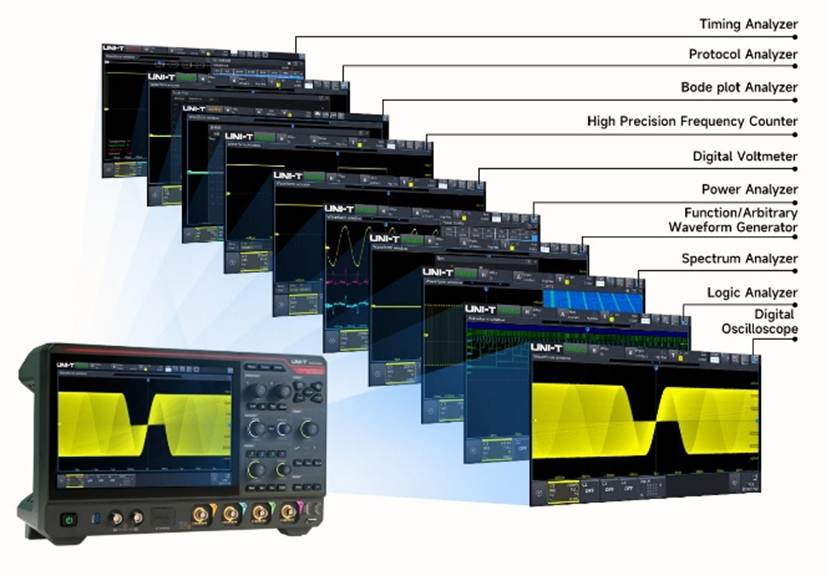

Универсальное Испытательное Оборудование - Осциллографы
- Логический анализатор
- Генератор функций/произвольных сигналов
- Анализатор спектра
- Анализатор протоколов
_Анализатор синхронизации
- Анализатор мощности
- Анализатор графиков Боде
- Высокоточный частотомер
- Цифровой вольтметр

Ультрафосфор 3.0 поддерживает 8-канальное параллельное отображение графиков, скорость обработки составляет до 20 Гбит/с, скорость захвата сигналов — до 800 000 волновых форм в секунду, а в режиме последовательности — до 1 500 000 волновых форм в секунду.

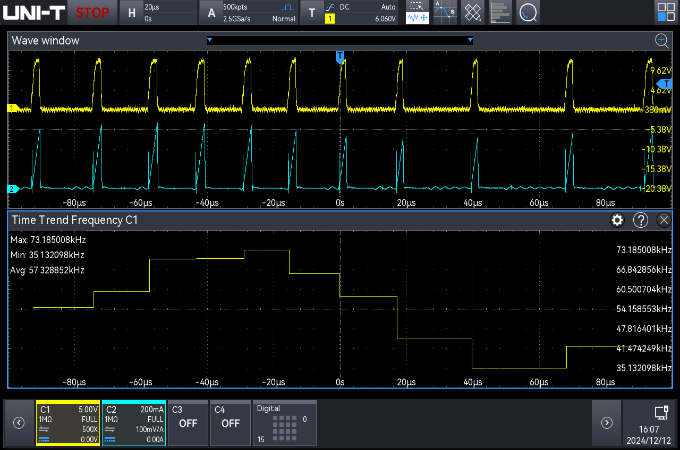

56 типов: измерения, статистика, графики тенденций 56 типов точных автоматических измерений параметров, охватывающих множество аспектов, таких как напряжение, частота, фаза и мощность. Кроме того, прибор оснащен расширенной статистикой параметров и функциями анализа с визуализацией графиков тенденций, что обеспечивает комплексное и многомерное отображение изменений характеристик сигнала, позволяя получать глубокие аналитические данные профессионального уровня и эффективно интерпретировать их.

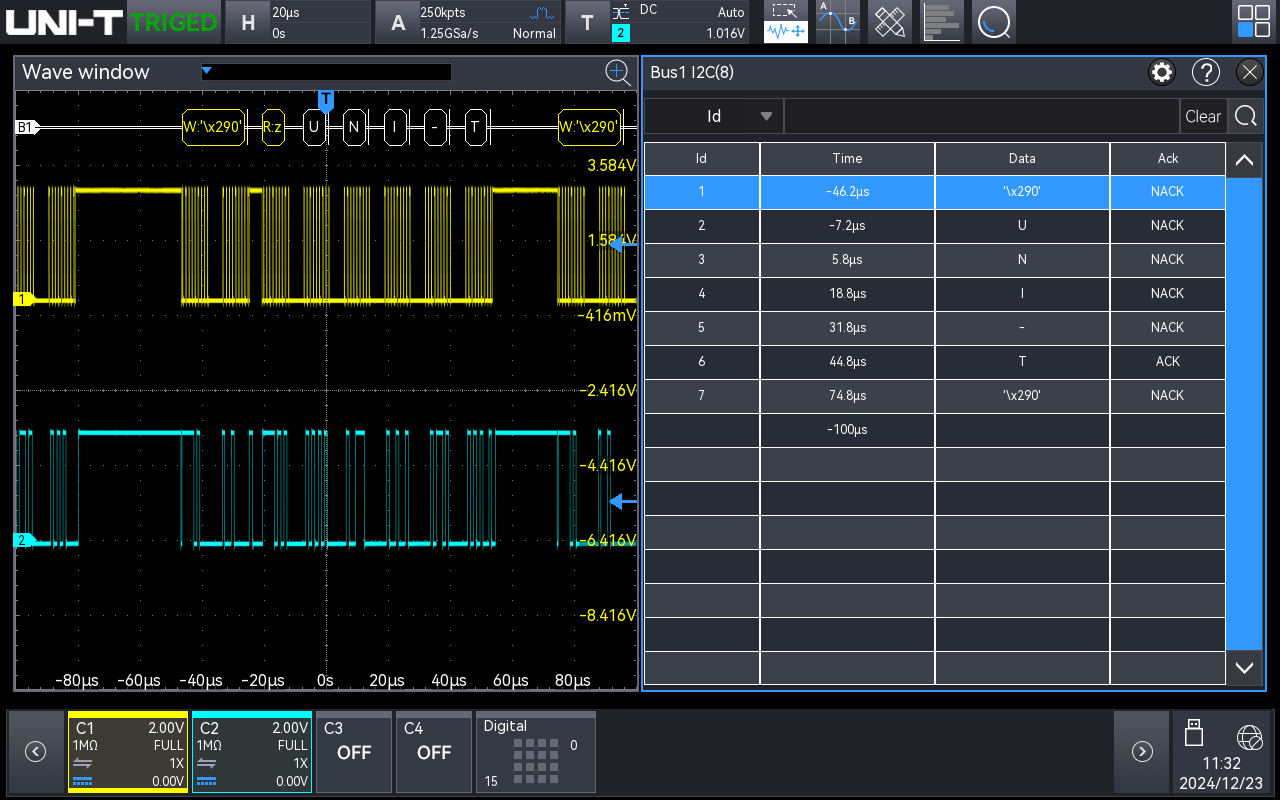

Декодирование и запуск протокола Поддерживает 15 основных типов протоколов, в том числе
- Встроенные: UART, I2C, SPI, I3C
- Автомобильные: CAN, CAN-FD, CAN-KL, LIN, FlexRay, SENT
- Аудио: I2S (Audio-I2S, Audio-LJ, Audio-RJ)
- Аэрокосмические: MIL STD 1553, ARINC 429
- Беспроводная связь: Manchester
- Датчики: 1-WIRE

Временной анализ Функция анализа временных характеристик MSO5000HD позволяет анализировать такие параметры, как ширина импульса, амплитуда, фронт, время установки и время удержания сигналов I²C, SPI и CAN. Кроме того, она поддерживает экспорт отчётов о проверке соответствия.

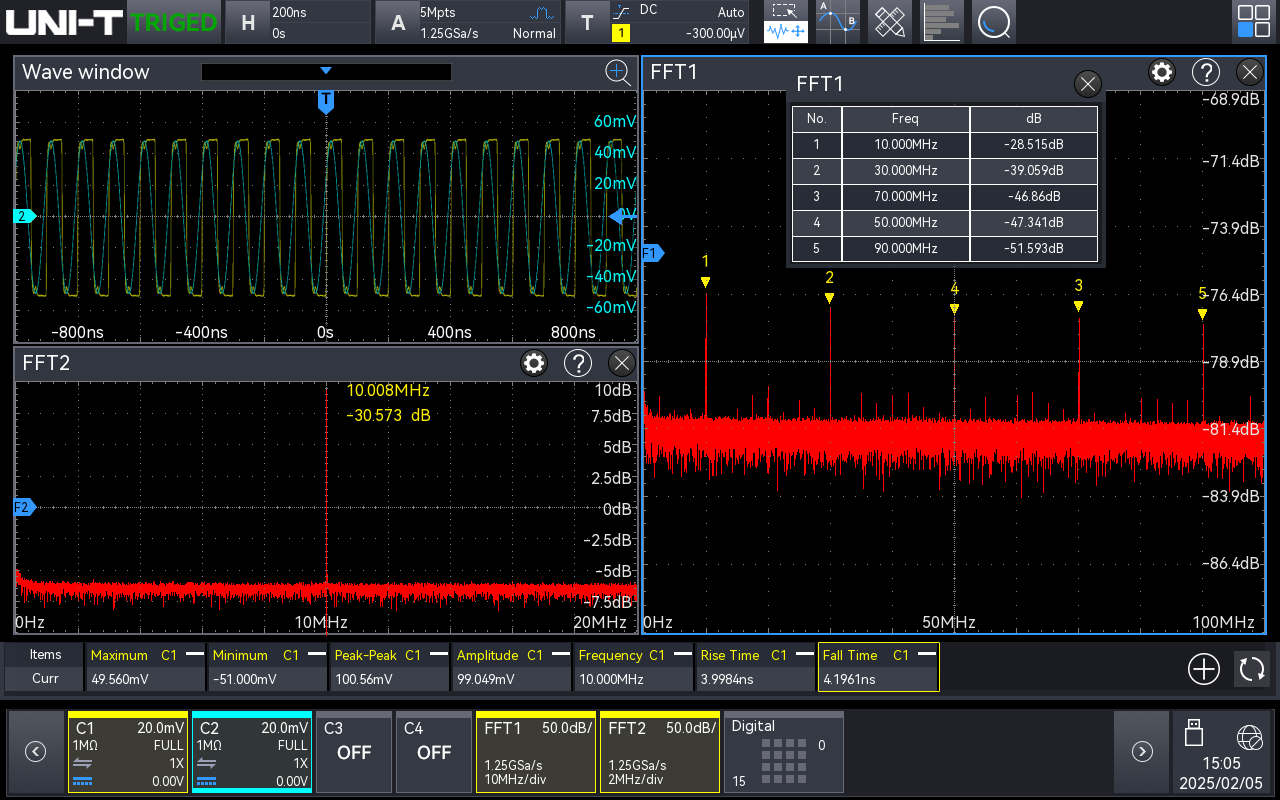

Анализатор спектра - Стандартное расширенное БПФ с разрешением до 4 млн точек
для 4-канального анализа сигнала
- Диапазон частот: от 0 до 2,5 ГГц
- Водопадная кривая
- 4 трассы и 4 обнаружения
- Тип отметки: автоматическая, ручная и пороговая
- Список точек отметок

Анализ мощности Анализ входных данных
- Качество электроэнергии
- Анализ гармоник
- Входной ток
Анализ переключения
- Потери при переключении

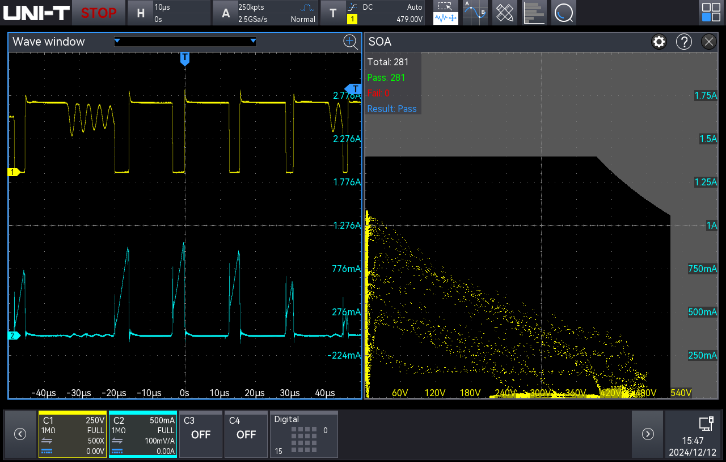

- Безопасная рабочая зона (SOA)
- Скорость нарастания
- Постоянное сопротивление в открытом состоянии
Анализ выходных данных
- Анализ пульсаций
- Анализ модуляции
- Энергоэффективность
+

ПИХТОВЫЙ фильтр Полоса пропускания регулируется плавно, что позволяет эффективно отфильтровывать шум и помехи в диапазоне от 50 Гц до 500 МГц.

Полный аппаратный запуск в реальном времени 13 расширенных типов триггеров + 15 типов триггеров для протоколов
Новая технология триггеров на экстремальных значениях.
Точная фиксация экстремальных точек сигнала.

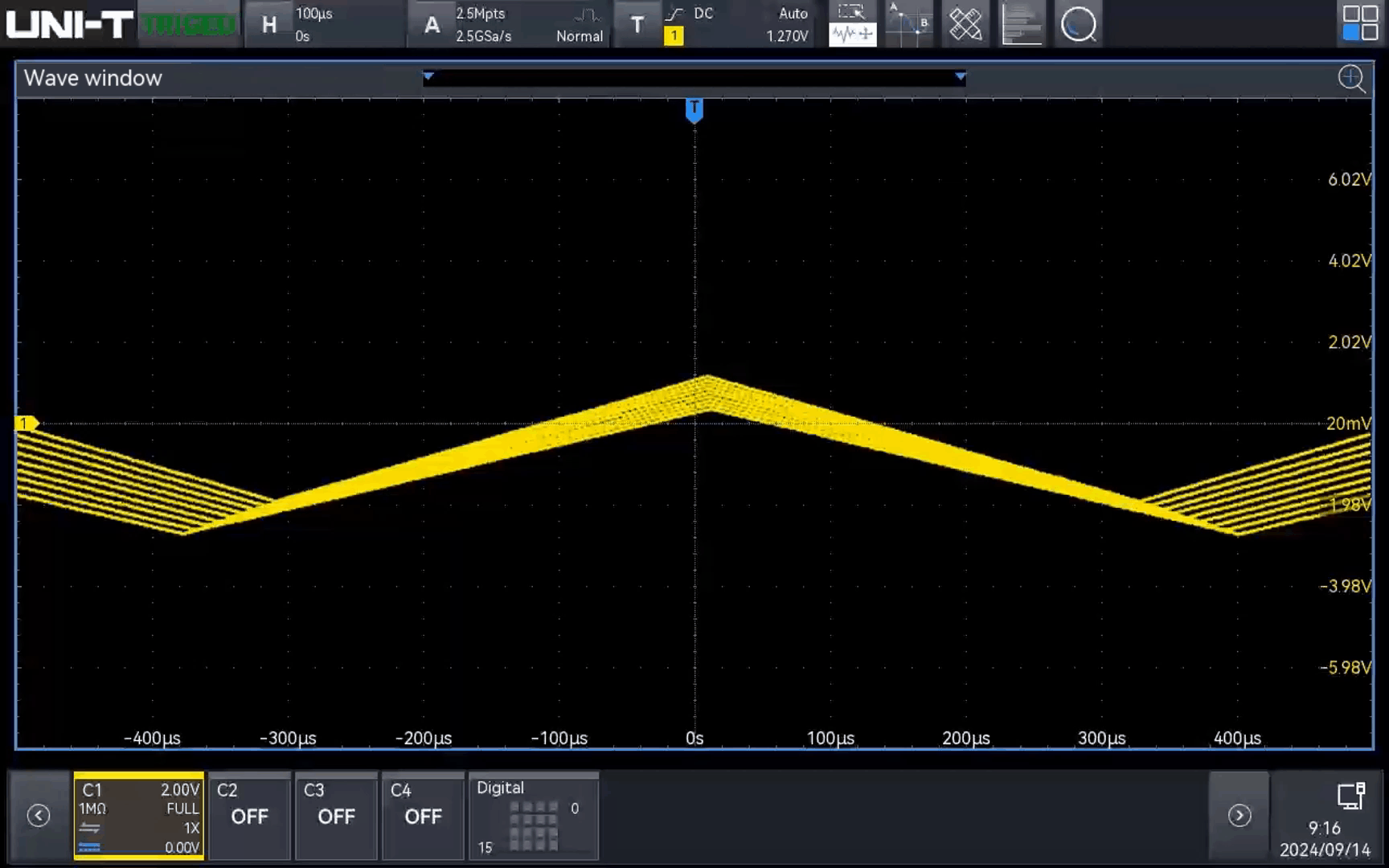

Аппаратно-ускоренное тестирование маски: стандарт 6σ < 1 с Стандарт 6σ (Шесть сигм) для электронных сигналов — это процесс с уровнем дефектности не более 3,4 дефекта на миллион возможностей (DPMO). Это означает, что на 1 000 000 образцов приходится всего 3,4 аномалии. Благодаря сверхвысокой скорости аппаратного захвата тестирование шаблонов с аппаратным ускорением сохраняет полную скорость захвата Ultra Phosphor 3.0 и позволяет выполнять проверку формы сигнала на соответствие конкретным стандартам за 1 секунду (вместо нескольких часов).
