Генератор сигналов UTG9504T

Генератор сигналов UTG9504T

Серия UTG9000T Серия UTG9000T — это 4-канальный генератор сигналов, который может выполнять множество функций, таких как генерация шума, псевдослучайных двоичных последовательностей и т. д. Максимальная частота на выходе составляет 600 МГц, а максимальная частота дискретизации — до 2,5 Гвыб/с. Он генерирует точные и стабильные сигналы с использованием технологии прямого цифрового синтеза (DDS). Эта серия отличается высокой производительностью и множеством функций с высоким разрешением (1 мкГц). Благодаря суперэкрану диагональю 10,1 дюйма и рациональной компоновке повышается уровень комфорта и эффективность работы пользователей UTG9604T.
МАКС. ЧАСТОТА ВЫХОДА: 600 МГц
ЧАСТОТА ДИСКРЕТИЗАЦИИ: 2,5 ГСа/с
ВЕРТИКАЛЬНОЕ РАЗРЕШЕНИЕ: 16 бит
Каналы: 4
Произвольная длина волны: 64 Мпа
ДИСПЛЕЙ: 10,1-дюймовый TFT LCD

10,1-дюймовый сенсорный экран Планшеты серии UTG9000T оснащены большим 10,1-дюймовым емкостным сенсорным экраном с разрешением 1280*800, а также новым дизайном пользовательского интерфейса, который повышает удобство использования и обеспечивает понятный и яркий интерфейс для удобной навигации и работы.
Сочетание большого сенсорного экрана и нового дизайна пользовательского интерфейса делает планшеты серии UTG9000T удобными в использовании и обеспечивает плавное и приятное взаимодействие с пользователем.

4-канальный выход, 4 режима развертки Серия UTG9000T оснащена стандартным 4-канальным выходом, позволяющим одновременно выводить четыре разных сигнала.

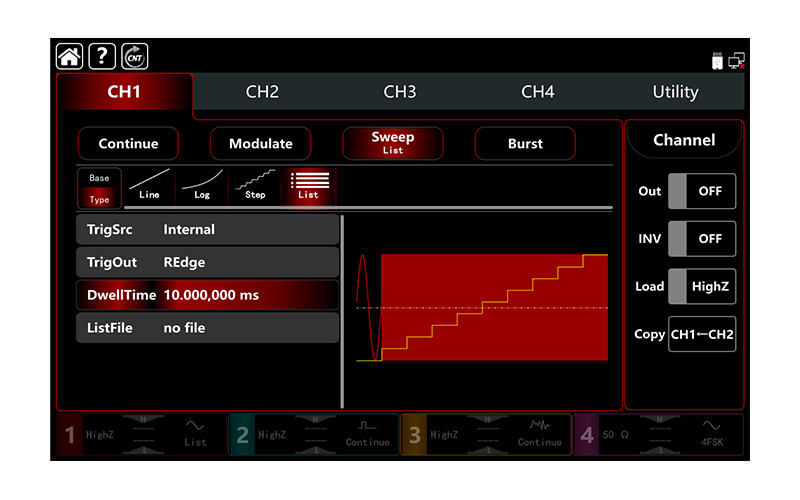

Помимо линейного и логарифмического режимов в традиционных режимах развертки, в серии UTG9000T добавлены два новых режима — пошаговый и списочный. Пошаговый режим обеспечивает точную и инкрементальную настройку, а списочный режим позволяет пользователям задавать конкретные значения или точки для развертки, обеспечивая точный контроль над генерируемыми сигналами.Эти режимы развертки расширяют функциональные возможности серии UTG9000T и позволяют генерировать широкий спектр сигналов.

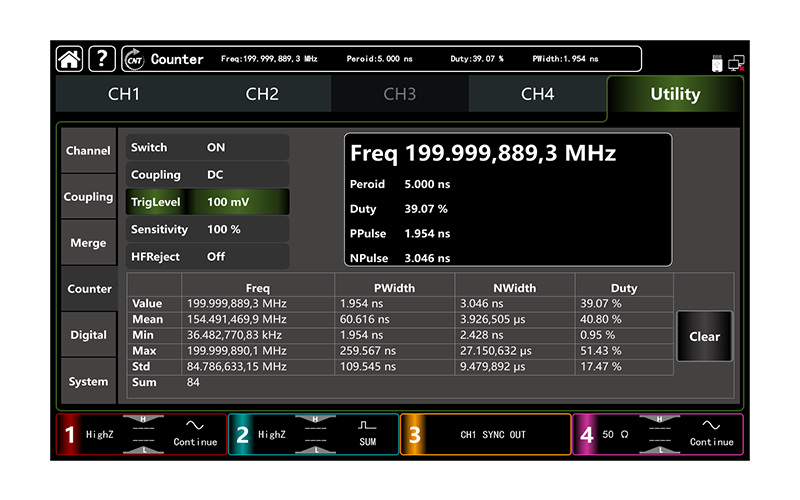

8-значный счётчик частоты Серия UTG9000T оснащена 8-разрядным высокоточным частотомером, способным измерять частоты в диапазоне от 100 МГц до 800 МГц.
Этот частотомер обеспечивает точность измерений и может точно определять различные параметры внешних входных сигналов, включая частоту, период, коэффициент заполнения, ширину положительного и отрицательного импульсов.
Благодаря широкому диапазону частот и высокой точности частотомеры серии UTG9000T обеспечивают надежное измерение частоты в различных областях применения.

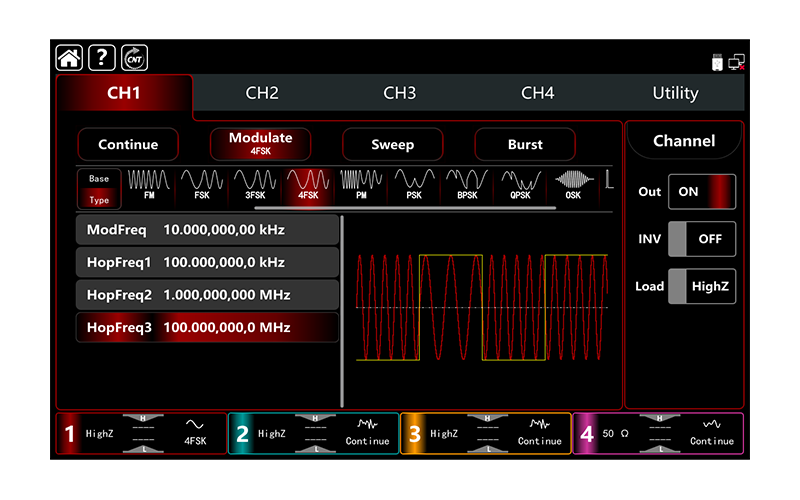

Несколько режимов модуляции и несколько произвольных сигналов Серия UTG9000T предлагает широкий выбор режимов модуляции, отвечающих различным требованиям к тестированию систем обучения или связи. Эти режимы включают в себя AM, FM, PM, DSB-AM, QAM, ASK, FSK, 3FSK, 4FSK, PSK, BPSK, QPSK, OSK, PWM и SUM.
Кроме того, осциллографы серии UTG9000T оснащены более чем 200 встроенными генераторами произвольных сигналов, которые широко используются в различных областях, таких как инженерия, биоэлектричество, медицина, стандартизация и математика. Эти генераторы сигналов включают в себя тригонометрические функции, обратные треугольники, комплексные сигналы и многое другое. Они удобно распределены по категориям для простоты выбора. Такой обширный набор генераторов сигналов повышает гибкость осциллографов серии UTG9000T при создании сигналов для различных приложений.

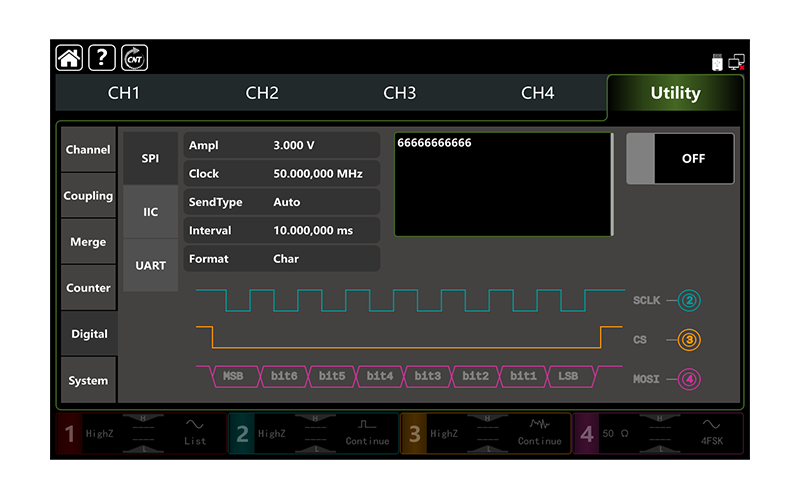

Вывод протокола Серия UTG9000T поддерживает три стандартных цифровых протокола вывода: SPI, I2C и UART. Эти протоколы обеспечивают универсальные возможности тестирования для взаимодействия с различными устройствами и системами, что делает UTG9000T совместимым с широким спектром приложений.

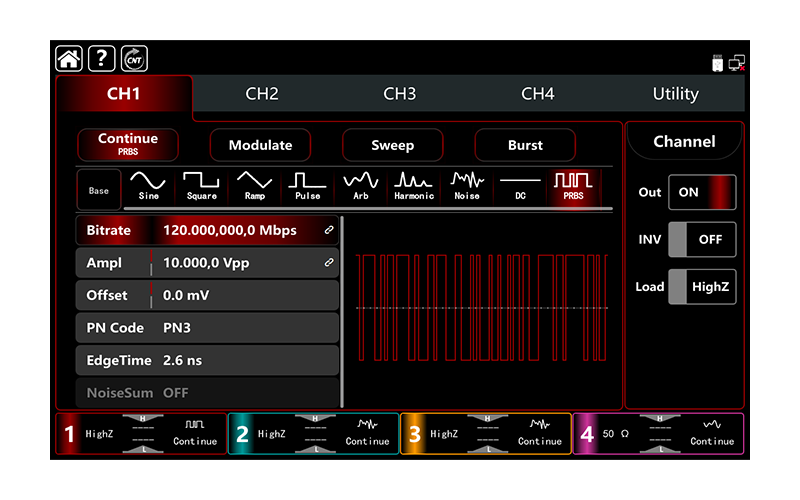

Функция PRBS и SNR Устройства серии UTG9000T обладают расширенными функциями, такими как генератор PRBS (псевдослучайной двоичной последовательности) для проверки частоты битовых ошибок при передаче по высокоскоростному последовательному каналу. Отправляя коды PRBS, пользователи могут оценить качество и целостность передаваемых данных.

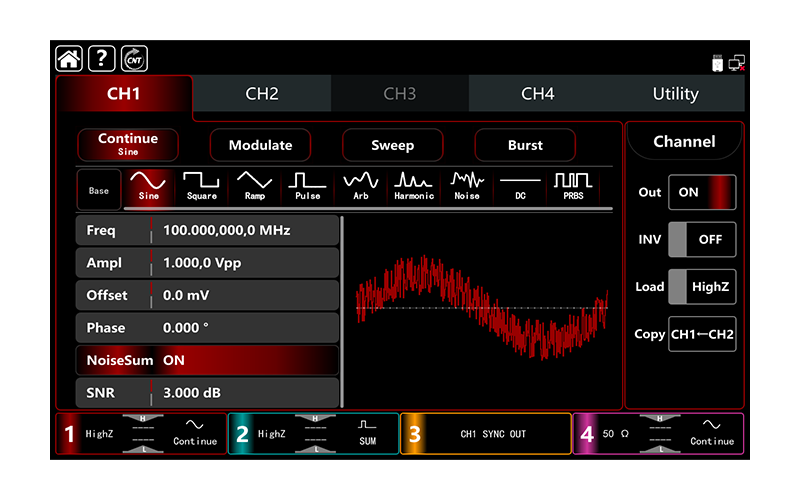

Кроме того, устройства серии UTG9000T оснащены удобной функцией наложения сигнала и шума (SNR) с помощью одной клавиши. Эта функция позволяет пользователям накладывать гауссов шум на основной выходной сигнал, что даёт возможность тестировать и оценивать помехоустойчивость оборудования.
