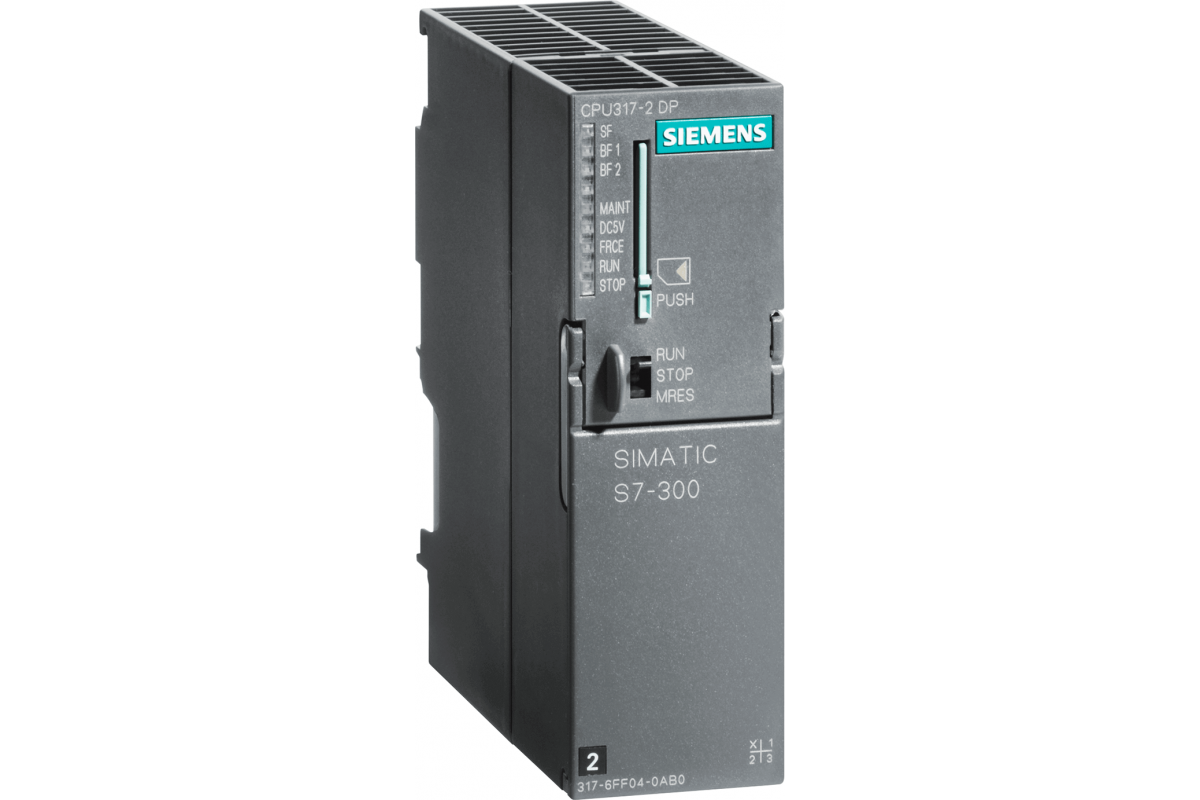

6ES7317-2AK14-0AB0

Обзор

Центральный процессор для выполнения программ большого объема и решения относительно сложных задач автоматического управления в различных секторах промышленного производства.

Обслуживание развитых систем локального и распределенного ввода-вывода.

Высокая производительность, скоростное выполнение логических инструкций, а также арифметических операций с плавающей запятой.

Встроенные интерфейсы MPI/ PROFIBUS DP и PROFIBUS DP.

Программирование с использованием стандартных инструментальных средств, а также инструментальных средств проектирования.

Работа в составе систем Component Based Automation (CBA) с подключением через PROFIBUS DP.

Для работы центрального процессора необходима микро карта памяти (ММС), заказываемая отдельно.

Область применения

CPU 317-2 DP оснащен встроенными интерфейсами MPI/PROFIBUS DP и PROFIBUS DP, отличается высокой производительностью и способен выполнять программы большого объема. Он предназначен для построения высокопроизводительных систем автоматизации с развитой системой локального и распределенного ввода-вывода.

В сети PROFIBUS DP оба интерфейса CPU 317-2DP способны выполнять функции ведущего (DP V1) или ведомого DP устройства.

Помимо STEP 7 для программирования CPU 317-2 DP могут оптимально использоваться инструментальные средства проектирования:

S7-SCL

S7-GRAPH

CPU 317-2 DP является идеальной платформой для решения технологических задач:

управления движением с использованием пакета Easy Motion Control

систем автоматического регулирования на основе программных модулей STEP 7, а также пакетов Standard и Modular PID Control.

Использование пакета SIMATIC S7-PDIAG позволяет расширить спектр поддерживаемых диагностических функций.

Дизайн

CPU 317-2 DP характеризуется следующими показателями:

Микропроцессор;

50 нс на выполнение бинарной инструкции, 1 мкс на выполнение математической операции с плавающей запятой.

Рабочая память объемом 512 Кбайт, RAM (приблизительно 170 K инструкций);

для выполнения загруженной секции программы и хранения оперативных данных. Микро карта памяти (до 8 Мбайт), используемая в качестве загружаемой памяти, а также сохранения архива проекта (с комментариями и таблицей символов), архивирования данных и управления рецептами.

Гибкие возможности расширения;

подключение до 32 модулей (4-рядная конфигурация).

Комбинированный интерфейс MPI/DP;

первый встроенный интерфейс MPI/DP позволяет устанавливать одновременно до 32 соединений с программируемыми контроллерами S7-300/400, программаторами, компьютерами и панелями операторов. Одно из этих соединений зарезервировано для PG-, одно - для OP функций связи.

Интерфейс MPI позволяет создавать простейшие сетевые структуры с объединением до 32 центральных процессоров и поддержкой механизма обмена глобальными данными.

Интерфейс может быть реконфигурирован с MPI на PROFIBUS DP. При этом DP интерфейс может быть настроен на выполнение функций ведущего или ведомого DP устройства.

Интерфейс PROFIBUS DP

полная поддержка функций PROFIBUS DP V1 с расширенной диагностикой и настройкой параметров ведомых устройств DP V1.

Интерфейс PROFIBUS DP;

второй встроенный интерфейс CPU 317-2 DP способен функционировать в режимах ведущего или ведомого устройства PROFIBUS DP V1. С точки зрения пользователя системы локального и распределенного ввода-вывода полностью аналогичны. Для них используются одинаковые способы конфигурирования, адресации и программирования.

Замечание: встроенные интерфейсы CPU 317-2 DP не могут настраиваться на одновременную работу в режиме ведомого устройства PROFIBUS DP.

Функции

Парольная защита доступа;

для защиты от несанкционированного доступа к программе пользователя

Буфер диагностических сообщений;

хранит 100 последних сообщений об ошибках

Необслуживаемое сохранение данных;

при перебоях в питании контроллера центральный процессор автоматически сохраняет текущие данные и использует их после восстановления напряжения питания.

Программируемые параметры и свойства

Из среды STEP 7 могут настраиваться следующие параметры и свойства центрального процессора:

Интерфейс MPI/DP;

MPI: установка адреса станции. PROFIBUS DP: выбор режима работы, установка параметров настройки, свободная адресация ведомых устройств системы распределенного ввода-вывода.

Интерфейс PROFIBUS DP;

выбор режима работы, установка параметров настройки, свободная адресация ведомых устройств системы распределенного ввода-вывода.

Параметры рестарта/цикла выполнения программы;

определение максимального времени цикла и циклической нагрузки.

Тактовые биты;

установка адреса.

Уровень защиты;

установка прав на доступ к программе и данным.

Системная диагностика;

установка порядка обработки диагностических сообщений.

Периодические прерывания;

установка периода повторения прерываний.

Прерывания по дате и времени;

установка стартовой даты и времени, а также периода повторения прерываний.

Интерфейс ведущего/ ведомого устройства PROFIBUS DP;

свободное назначение адресов входам и выходам системы распределенного ввода-вывода.

Информационные функции и функции отображения

Отображение состояний и ошибок;

светодиодная индикация, отображение программных ошибок, ошибок по времени, ошибок ввода-вывода, режимов работы RUN/STOP, рестарта и т.д.

Функции тестирования;

в процессе выполнения программы программатор позволяет отображать состояния сигналов, модифицировать и считывать значения переменных, получать доступ к содержимому стека.

Информационные функции;

с помощью программатора можно получить информацию об объеме памяти и режимах работы центрального процессора, объеме занятой и свободной памяти, текущем времени цикла выполнения программы, просмотреть содержимое буфера аварийных сообщений в текстовом формате.

Встроенные коммуникационные функции

PG/OP функции связи

Обмен глобальными данными через MPI

Функции стандартной S7 связи

S7 функции связи (только сервер)

PROFIBUS DP

Системные функции

Центральный процессор поддерживает широкий спектр функций диагностики, настройки параметров, синхронизации, аварийной сигнализации, измерения временных промежутков и т.д.

Области применения 6ES7317-2AK14-0AB0

• Системы управления машин специального назначения.
• Системы управления текстильных машин.
• Системы управления упаковочных машин.
• Системы управления машиностроительного оборудования.
• Системы управления оборудования для производства технических средств управления и электротехнической аппаратуры.
• Построение систем автоматического регулирования и позиционирования.
• Системы управления измерительными установки и другие.

Центральные процессоры Siemens S7-300C оснащены набором встроенных входов и выходов, а также набором встроенных функций, что позволяет применять эти процессоры в качестве готовых блоков управления.

Контроллеры SIMATIC S7-300 6ES7317-2AK14-0AB0

Контроллеры компании СИМЕНС 6ES7317-2AK14-0AB0 – это универсальные настраиваемые модульные контроллеры для решения различных задач в сфере автоматического контроля низкой и средней степени сложности.

Применению контроллеров более эффективным способом способствует наличие широкого диапазона функциональных и коммуникационных модулей, интерфейсных модулей, модулей ввода-вывода аналоговых и дискретных сигналов, центральных процессоров, а так же модулей блоков энергопитания.

Контроллер программируемый модульный 6ES7317-2AK14-0AB0 SIEMENS характеризуется:простотой установки, эксплуатации и настройки, огромными коммуникационными возможностями, отсутствием необходимости в постоянном техническом уход прибора, богатым спектром встроенных функций на основе ОС, а также доступом к применению структур локальной и распределенной служб ввода-вывода.
